水晶头的制作过程 网线水晶头接法图解

2019-06-03

水晶头的制作过程 网线水晶头接法图解

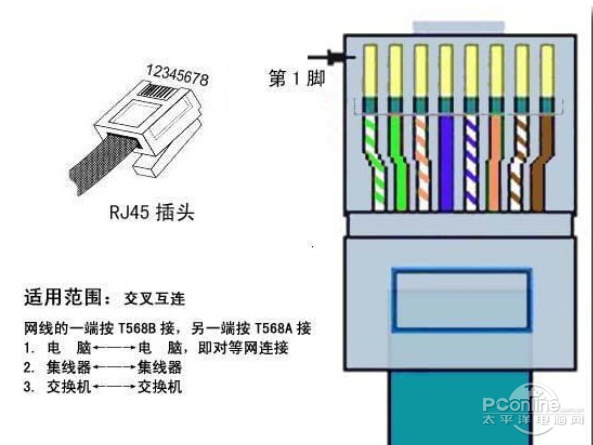

其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 如下:

  TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕

  TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

  在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B, 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

  10M以太网的网线接法使用1236编号的芯线传递数据,100M以太网的网线使用4578编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

  100BASE-T4 RJ-45对双绞线网线接法的规定如下:

  12用于发送,36用于接收,4578是双向线。

  12线必须是双绞,36双绞,45双绞,78双绞。

  根据网线两端水晶头做法是否相同,有两种网线接法。
